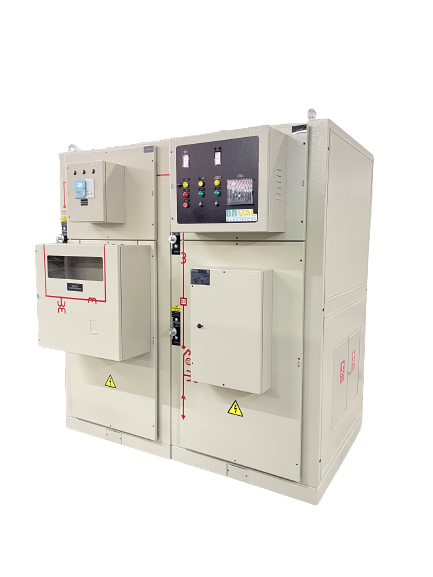

Subestação Blindada com módulos fabricados em chapas de aço BWG 14 e 12 galvanizadas à fogo em usina, grau de proteção IP-3X, pintados por meio de processo eletrostático utilizando tinta a base de epóxi em pó na cor cinza RAL7032.Os barramentos são em cobre eletrolítico com 99,9% de pureza e revestidos onde necessário por isolante termo-contrátil.
Norma Aplicável | NBR IEC 62271-200 | NBR IEC 60694 |
Tensão Nominal (Ur) | 17,5kV |
Tensão Suportável de Impulso Atmosférico (Up) | 95kV |
Tensão Suportável à Frequência industrial (Ud) | 38kV |
Corrente Nominal em Regime Contínuo (Ir) | 400A / 630A |
Corrente Suportável de Curta Duração (Ik/tk) | 12,5kA/1s |
Valor de Crista da Corrente Suportável (Ip) | 32,5kA |
Classificação de Arco Interno | AFL |
Grau de Proteção | IP-3X |
Perda de Continuidade de Serviço/Classe | LSC1/PM |
Cor Predominante | CINZA RAL 7032 |
Temperatura de Funcionamento | -5°C à +40°C |
Tipo de Instalação | ABRIGADO |
Altitude Máxima em Relação ao Nível do Mar | ≤ 1000 |
